主要特點

• 測量時無需放線，降低現場測量的勞動強度。
• 電壓輸出為高精度數控直流源，具有測量范圍寬、輸出電流大、紋波干擾極小的特點。
• LCD同時顯示電壓值、實測電流值及電阻，便于操作及進行誤差分析。
• 內部電路選用高精度元器件，采用PID算法進行電流調整。
• 測量準確，所測值可認為是實際桿塔阻值。
• 測量儀內部設置測量數據存儲、查看功能
• 外殼采用特殊材料，機械強度高，具有一定抗振防摔能力。

測量儀原理

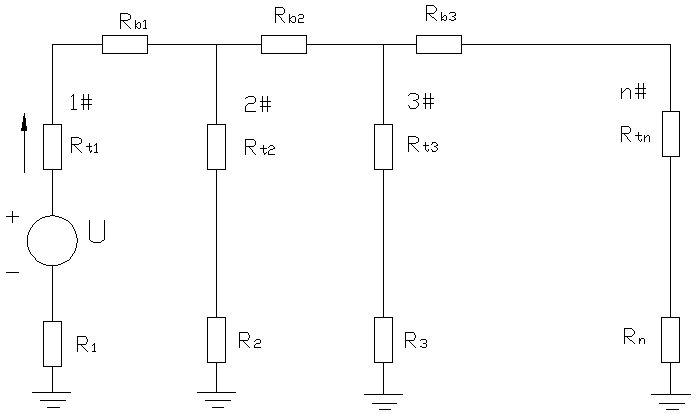

本儀器適用于測量避雷線直接接地的輸電線路桿塔接地電阻，其測量原理如圖2所示。桿塔塔身和本檔避雷線電阻、后續（或兩側）各檔鏈行回路等效阻抗中的電阻分量等形成一個回路，通過測量儀內部電源電勢，在該回路中產生電流，通過全電路歐姆定律得出所測桿塔的接地電阻值。

 Rb1、Rb2、Rb3、…—各檔避雷線的電阻（包括接觸電阻）；Rt1、Rt2、Rt3、…—各基桿塔的電阻（包括接觸電阻）；

圖2 桿塔接地電阻測量儀測量桿塔接地電阻原理圖

例如欲測1#桿塔接地電阻R1，首先解開該桿塔與地網所有的連接線，并將所有接地引下線并聯，然后將測量儀串聯接入1#桿塔接地引下線中（即加入了一電流源），其產生的電流經由避雷線連接在一起的桿塔通過大地流回測量儀中，根據輸出電壓與回路電流之比值為該桿塔接地電阻值。隨著并入桿塔數的增多，其并聯電阻Rn越小，所測得的阻值R1就越準確。

附件清單：

桿塔接地電阻測試儀      1臺

測試線                          1套

電源線                          1根

接地樁                          2根

說明書                          1份

合格證保修卡                1份

出廠檢測報告                1份

主要技術參數：
