SGBP-XZ系列變頻串聯諧振實驗裝置
簡要描述
變頻串聯諧振試驗裝置廣泛應用于電力、冶金、石油、化工等行業，不僅可對各種規格的XLPE等電力電纜、GIS、斷路器、套管進行交流耐壓試驗，通過一定的頻率限制，還可檢測大型發電機組、電力變壓器、互感器等電氣設備的耐壓水平。在線留言 >24小時服務熱線：17765125153
簡要描述
變頻串聯諧振試驗裝置廣泛應用于電力、冶金、石油、化工等行業，不僅可對各種規格的XLPE等電力電纜、GIS、斷路器、套管進行交流耐壓試驗，通過一定的頻率限制，還可檢測大型發電機組、電力變壓器、互感器等電氣設備的耐壓水平。隨著科技進步、電力事業的快速發展，特別是近幾年來“城鄉兩網改造”、高壓交聯電纜及GIS（組合電器）得以廣泛應用且電纜的容量和長度不斷攀升，以往的直流耐壓試驗不能正確反映上述設備的實際絕緣性能，而做為佳試驗手段的普通工頻試驗設備在大容量的情況下又顯得極為笨重，不適合現場使用。因而針對這一現場試驗要求，我們研制了變頻串聯諧振耐壓試驗裝置。它的智能化和小型化，大大減輕了試驗人員的體力勞動而且提高了工作效率。
變頻串聯諧振試驗裝置廣泛應用于電力、冶金、石油、化工等行業，不僅可對各種規格的XLPE等電力電纜、GIS、斷路器、套管進行交流耐壓試驗，通過一定的頻率限制，還可檢測大型發電機組、電力變壓器、互感器等電氣設備的耐壓水平。
其特點：智能化、小型化、攜帶方便、操作簡單、安全可靠。
成套試驗裝置的構成：

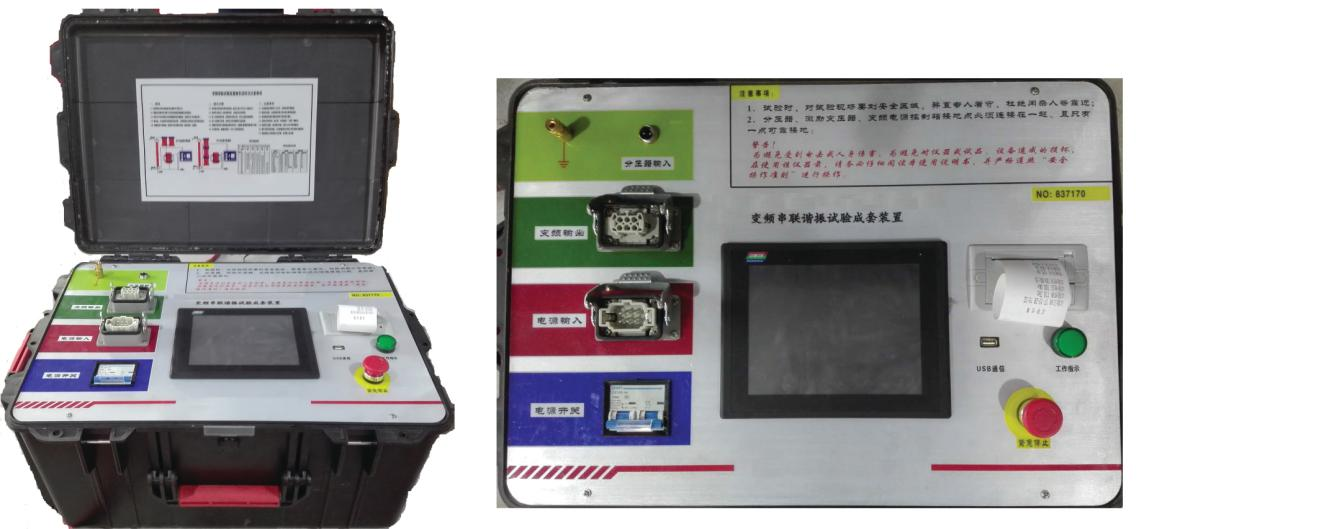

變頻電源：既可改變其輸出的頻率，又可改變其輸出的電壓,為整套設備的控制部分。下圖為主機面板及按鍵的詳細介紹：
變頻輸出：電源輸出插頭，接勵磁變壓器
電源輸入：電源輸入插頭，接交流電源，可接AC380V或者AC220V
電源開關
分壓器輸入：接電容分壓器輸入插頭
打印機：打印試驗數據
工作指示：指示工作狀態
緊急停止：緊急停止按鈕
顯示屏：顯示工作狀態及進行參數設置
接地插頭：接大地
勵磁變壓器：起電磁耦合及電壓變換的作用，并按自身的變比來提升電壓
面板介紹：
輸出A1：串聯時（高電壓），高壓輸出，接電抗器，X2點接地，A2、X1點短接;并聯時（大電流），A1A2短接，高壓輸出，接電抗器，X1X2短接接地。
輸出A2：串聯或并聯時接點
輸出X1：串聯或并聯時接點
輸出X2：接地
輸入a：電壓輸入，接變頻電源輸出端
輸入x：電壓輸入，接變頻電源輸出端
接地
電 抗 器：與被試品串聯，構成LC串聯諧振電路
介紹：
1、單獨使用時，接被試品（若多個電抗器串聯時，接另一電抗器的2端；多個電抗器并聯時，接另一電抗器的1端）
2、接勵磁變壓器高壓輸出端（串聯時，接另一電抗器的1端；并聯時，接另外一電抗器的2端）

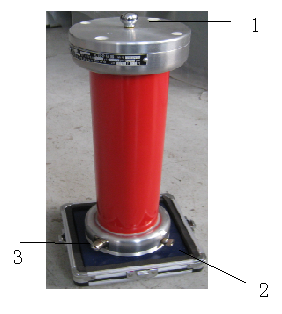

分 壓 器：用來測量被試品上的電壓，同時作為采樣信號反饋給變頻調壓電源
1、高壓測量端口
2、接地
3、接變頻電源分壓器輸入端（變頻電源分壓器接口）
主 要 特 點：
體積小、重量輕、操作方便
☆大屏幕顯示試驗數據、試驗狀態，并有實時操作步驟提示功能
☆能靈活整定試驗電壓、調頻范圍、加壓時間、保護電流
☆有實時時間顯示,
☆分辨率高：頻率分辨率為0.01Hz
☆安全可靠性高。裝置具有過電流、過電壓、IPM及放電保護功能，可有效保護人身及設備安全。
☆試驗結果可打印
主要技術參數：
變頻串聯諧振成套試驗裝置采用16位精細調頻、調壓軟件、10KHz載波頻率、SPWM技術和進口原裝IPM整體模塊等配件，由變頻調壓電源、激勵變壓器、高壓電抗器、高精度電容分壓器組成。
主要構成：
環境溫度：－25℃～50℃
工作濕度：≤90%
海 拔: ≤2000M
電 源: AC380V±10% 50Hz或者AC220V±10% 50Hz
頻率調節范圍：30～300 Hz
系統測量精度：1.5級±2個字
頻率調節分辨率：0.01 Hz
電壓不穩定度: ≤1%
輸出波形: 正弦波
波形畸變率：≤0.5%
不穩定度：≤0.01%
噪 聲: ≤60dB
電抗器Q值: 20～80
產 品 選 型：
選型依據：
☆ 列出被試設備名稱、規范（容量、額定電壓、電纜長度、截面積等）。
☆ 提出被試設備容許試驗頻率范圍（如電纜：規程要求諧振頻率30～75Hz；發電機要求試驗頻率50±2Hz；GIS選擇不大于200Hz；主變選擇3～5倍工頻）。
☆ 針對被試設備查閱或測量出被試品電容值。
附：
部分被試品的電容值
交聯聚乙烯電纜每公里電容量
|
電纜導體截面積（mm²） |
電容量（uF/km） |
||||
|
YJV，YJLV 6/6KV,6/10KV |
YJV，YJLV 8.7/10KV,8.7/15KV |
YJV，YJLV 12/20KV |
YJV，YJLV 21/35KV |
YJV，YJLV 26/35KV |
|
|
1×35 |
0.212 |
0.173 |
0.152 |
|
|
|
1×50 |
0. 237 |
0.192 |
0.166 |
0.118 |
0.114 |
|
1×70 |
0.270 |
0.217 |
0.187 |
0.131 |
0.125 |
|
1×95 |
0.301 |
0.240 |
0.206 |
0.143 |
0.135 |
|
1×120 |
0.327 |
0.261 |
0.223 |
0.153 |
0.143 |
|
1×150 |
0.358 |
0.284 |
0.241 |
0.164 |
0.153 |
|
1×185 |
0.388 |
0.307 |
0.267 |
0.180 |
0.163 |
|
1×240 |
0.430 |
0.339 |
0.291 |
0.194 |
0.176 |
|
1×300 |
0.472 |
0.370 |
0.319 |
0.211 |
0.190 |
|
1×400 |
0.531 |
0.418 |
0.352 |
0.231 |
0.209 |
|
1×500 |
0.603 |
0.438 |
0.388 |
0.254 |
0.232 |
|
1×630 |
0.667 |
0.470 |
0.416 |
0.287 |
0.256 |
|
電纜導體截面積（mm²） |
電容量（uF/km） |
||||
|
|
YJV，YJLV 6/6KV,6/10KV |
YJV，YJLV 8.7/10KV,8.7/15KV |
YJV，YJLV 12/20KV |
YJV，YJLV 21/35KV |
YJV，YJLV 26/35KV |
|
3×35 |
0.212 |
0.173 |
0.152 |
|
|
|
3×50 |
0. 237 |
0.192 |
0.166 |
0.118 |
0.114 |
|
3×70 |
0.270 |
0.217 |
0.187 |
0.131 |
0.125 |
|
3×95 |
0.301 |
0.240 |
0.206 |
0.143 |
0.135 |
|
3×120 |
0.327 |
0.261 |
0.223 |
0.153 |
0.143 |
|
3×150 |
0.358 |
0.284 |
0.241 |
0.164 |
0.153 |
|
3×185 |
0.388 |
0.307 |
0.267 |
0.180 |
0.163 |
|
3×240 |
0.430 |
0.339 |
0.291 |
0.194 |
0.176 |
|
3×300 |
0.472 |
0.370 |
0.319 |
0.211 |
0.190 |
|
3×400 |
0.531 |
0.418 |
0.352 |
0.231 |
0.209 |
|
3×500 |
0.603 |
0.438 |
0.388 |
0.254 |
0.232 |
|
3×630 |
0.667 |
0.470 |
0.416 |
0.287 |
0.256 |
|
電纜導體截面積（mm²） |
電容量（uF/km） |
|
|
|
YJV，YJLV 64/110KV |
YJV，YJLV 128/220KV |
|
3×240 |
0.129 |
|
|
3×300 |
0.139 |
|
|
3×400 |
0.156 |
0.118 |
|
3×500 |
0.169 |
0.124 |
|
3×630 |
0.188 |
0.138 |
|
3×800 |
0.214 |
0.155 |
|
3×1000 |
0.231 |
0.172 |
|
3×1200 |
0.242 |
0.179 |
|
3×1400 |
0.259 |
0.190 |
|
3×1600 |
0.273 |
0.198 |
|
3×1800 |
0.284 |
0.207 |
|
3×2000 |
0.296 |
0.215 |
|
3×2200 |
|
0.221 |
|
3×2500 |
|
0.232 |
60KV級全絕緣變壓器的電容(PF)
|
類 型 |
試品容量(KVA) |
|||||
|
630 |
2000 |
3150 |
6300 |
8000 |
16000 |
|
|
高壓-地 |
2700 |
4100 |
4600 |
5900 |
7000 |
8200 |
|
低壓-地 |
4200 |
6600 |
7900 |
10000 |
11000 |
15300 |
110KV中性點分級絕緣變壓器的電容(PF)
|
類 型 |
試品容量(KVA) |
||||
|
50000 |
31500 |
20000 |
10000 |
5600 |
|
|
高壓-中壓、低壓、地 |
14200 |
11400 |
8700 |
6150 |
4200 |
|
中壓-高壓、低壓、地 |
24800 |
11800 |
13200 |
9600 |
|
|
低壓-高壓、中壓、地 |
19300 |
19300 |
12000 |
9400 |
6800 |
220KV級中性點非全級絕緣部分變壓器的電容(PF)
|
試品型號 |
SEPSL-63000 |
SSPSL-120000 |
SSPSL-240000 |
|
|
類型 |
高壓-中壓、低壓、地 |
12100 |
13500 |
17050 |
|
中壓-高壓、低壓、地 |
18500 |
19700 |
23260 |
|
|
低壓-高壓、中壓、地 |
18200 |
23600 |
29940 |
|
|
試品型號 |
SFPL-240000 |
SFP-360000 |
SFPSZL-120000 |
|
|
類型 |
高壓-中壓、低壓、地 |
32230 |
33910 |
38020 |
|
中壓-高壓、低壓、地 |
|
|
23260 |
|
|
低壓-高壓、中壓、地 |
22470 |
23790 |
22160 |
|
部分發電機的電容值
|
類 別 |
型 號 |
生 產 廠 家 |
額定容量（MW） |
額定電壓（KV） |
相電容 |
|
汽 輪 發 電 機 |
QFS-125-2 |
上海電機廠 |
125 |
13.8 |
0.08~0.12 |
|
QFSN-200-2 |
哈爾濱電機廠 |
200 |
15.75 |
0.19~0.21 |
|
|
QFQS-200-2 |
東方電機廠 |
200 |
15.75 |
0.1928~0.21 |
|
|
QFQS-200-2 |
北京重型電機廠 |
200 |
15.75 |
0.18~0.19 |
|
|
QFS-300-2 |
上海電機廠 |
300 |
18.0 |
0.16~0.20 |
|
|
QFSN-300-2 |
上海電機廠 |
300 |
18.0 |
0.18~0.20 |
|
|
ATB-2 |
美國GE公司 |
352 |
23.0 |
0.268(設計值) |
|
|
TBB-320-2 |
前蘇聯 |
320 |
22.0 |
0.31 |
|
|
2-105×234 |
美國西屋公司 |
600 |
20.0 |
0.2(工廠試驗值) |
|
|
50WT23E-138 |
ABB |
600 |
22.0 |
0.253(設計值) |
|
|
水輪發電機 |
|
|
72.5-85 |
10.5 |
0.694 |
|
|
|
300 |
15.75 |
1.7~2.5 |
|
|
|
|
400 |
18.0 |
2~2.5 |
部分被試品的試驗電壓標準
電纜30～75Hz的交流耐壓試驗電壓標準
|
電纜額定電壓 |
交接試驗電壓 |
預防性試驗電壓 |
||
|
U0/U |
倍數 |
電壓值(KV) |
倍數 |
電壓值(KV) |
|
1.8/3 |
2U0 |
3.6 |
1.6U0 |
3 |
|
3.6/6 |
2U0 |
7.2 |
1.6U0 |
6 |
|
6/6 |
2U0 |
12 |
1.6U0 |
10 |
|
6/10 |
2U0 |
12 |
1.6U0 |
10 |
|
8.7/10 |
2U0 |
17.4 |
1.6U0 |
14 |
|
12/20 |
2U0 |
24 |
1.6U0 |
19 |
|
21/35 |
2U0 |
42 |
1.6U0 |
34 |
|
26/35 |
2U0 |
52 |
1.6U0 |
42 |
|
64/110 |
1.7U0 |
109 |
1.36U0 |
87 |
|
127/220 |
1.4U0 |
178 |
1.15U0 |
146 |
變壓器的交流耐壓試驗電壓標準
|
額定電壓 （KV） |
高工作電壓（KV） |
線端交流試驗電壓值KV |
中性點交流試驗電壓值KV |
||
|
|
|
全部更換繞組 |
部分更換繞組或交接時 |
全部更換繞組 |
部分更換繞組或交接時 |
|
<1 |
≤1 |
3 |
2.5 |
3 |
2.5 |
|
3 |
3.5 |
18 |
15 |
18 |
15 |
|
6 |
6.9 |
25 |
21 |
25 |
21 |
|
10 |
11.5 |
35 |
30 |
35 |
30 |
|
15 |
17.5 |
45 |
38 |
45 |
38 |
|
20 |
23.0 |
55 |
47 |
55 |
47 |
|
35 |
40.5 |
85 |
72 |
85 |
72 |
|
110 |
126.0 |
200 |
170(195) |
95 |
80 |
|
220 |
252.0 |
360 |
306 |
85 |
72 |
|
|
|
395 |
336 |
(200) |
(170) |
|
500 |
550.0 |
630 |
536 |
85 |
72 |
|
|
|
680 |
578 |
140 |
120 |
發電機定子繞組交流耐壓試驗標準
|
周期 |
要求 |
||
|
大修前 |
(1)全部更換定子繞組并修好后的試驗電壓如下: |
||
|
|
容量KW |
額定電壓UnV |
試驗電壓V |
|
|
小于10000 |
36以上 |
2Un+1000但低為1500 |
|
|
10000及以上 |
6000以下 |
2.5Un |
|
|
|
6000~18000 |
2Un+3000 |
|
|
|
18000以上 |
按專門協議 |
|
更換繞組后 |
(2)交接時按上表的0.8倍執行 (3)大修前或局部更換定子繞組并修好后試驗電壓為: |
||
|
|
運行20年及以下者 |
1.5Un |
|
|
|
運行20年以上與架空線路直接連接者 |
1.5Un |
|
|
|
運行20年以上不與架空線路直接連接者 |
(1.3~1.5)Un |
|
|
說明：1、應在停機后清除污穢前熱狀態下進行。處于備用狀態時，可在冷狀態下進行。 2、水冷電機一般應在通水的情況下進行試驗，進口機組按廠家規定。 3、有條件時，可采用超低頻（0.1Hz）耐壓，試驗電壓峰值為工頻試驗電壓峰值的1.2倍。 |
|||

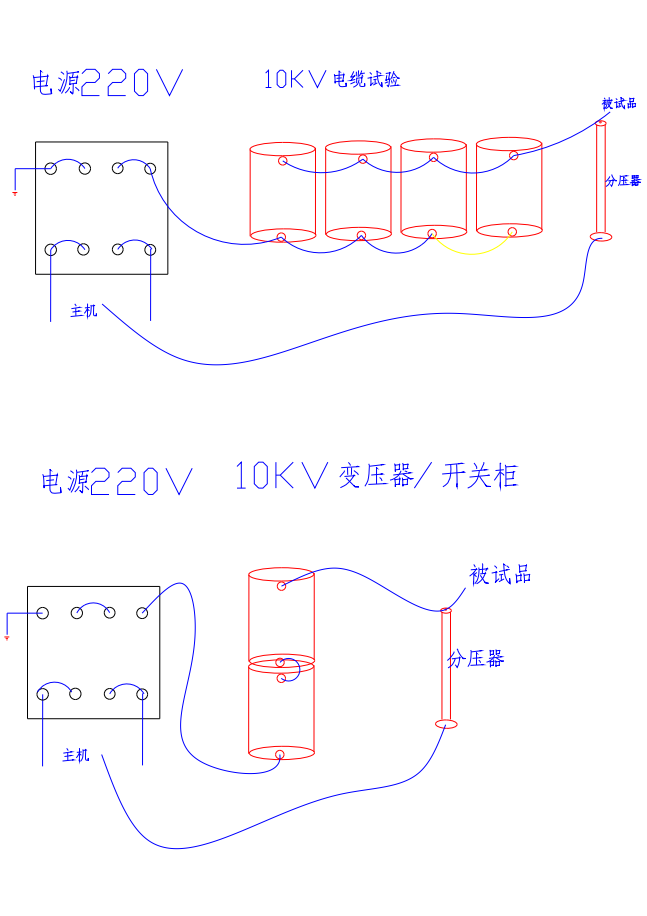

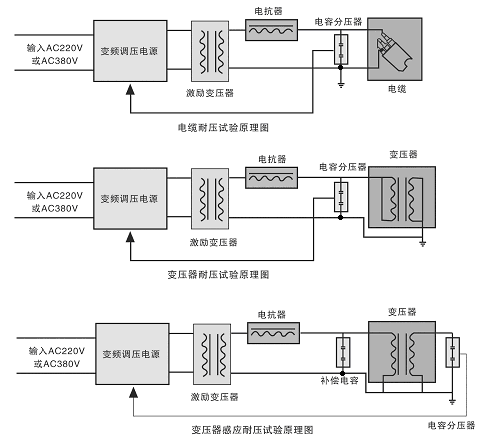

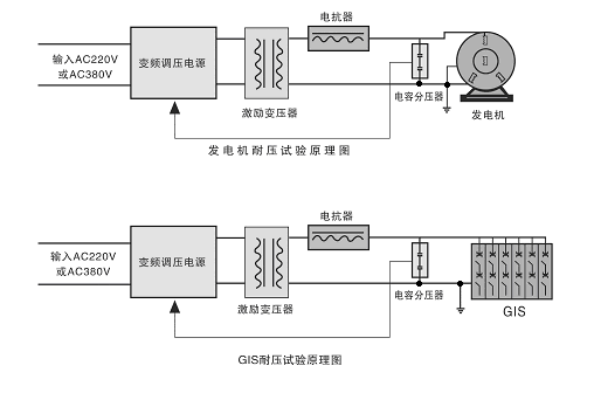

試驗裝置測量各種被試品的接線示意圖
