一、概 述

    TAG8000高壓無線核相儀，應用于電力線路、變電所的相位校驗和相序校驗，具有核相、測相序、驗電等功能。具備很強的抗干擾性，符合（ EMC ）標準要求，適應各種電磁場干擾場合。將被測高電壓相位信號由采集器取出，經過處理后直接發射出去。由核相儀接收并進行相位比較，對核相后的結果定性。因本產品是無線傳輸，真正達到安全可靠、快速準確，適應各種核相場合。

二、安全事項

1. 現場測試時，操作人員按《電力安全工作規程》的有關要求進行操作。
2. 本儀器配備的絕緣桿造用的電壓等級為 ≤ 220KV 。

三、技術特性

1、屏幕顯示內容： 無線高壓核相儀、不同相、同相、 X 、 Y ～

2、電源：主機一只電池（ NEDA/604/6F22 ）或同等型號。 X 和 Y 采集器1 節 E23A/12V 電池。

注：絕緣桿節上端有內置天線350mm長，不能進行耐壓試驗，內置天線與桿壁外絕緣耐壓為(15 )kv

3、如果要得到數值，應將其中一采集器放到高壓線一采集點上不動，再將另一采集器圍繞高壓線另一采集點前后左右移動，或?qū)和Y對調，以找出的相位角度。

4、在核相時，如 AA′、AB′、BB′、 BC′、CC′的測試數據均為顯示不同相，這是由于所測的兩組供電線路接線組別不同，可能會出現30°或60°的相位差。下面介紹出現這種情況時的測量標準（以30°相位差為例）：測試方法與1和2相同，所測結果應為：AA ′ 不同相30°、AB′不同相120°或240°，BB′不同相30°、 BC′不同相120°或240°、CC ′不同相30°(注：120°和240°只表示正相序或逆相序)

5、在測量≥10KV時，X和Y可直接同時放在導線或絕緣皮上進行核相

6、在≥66KV核相時，X和Y采集器可以采取接觸或非接觸方法核相。（如測量110KV和220KV時，將X和Y采集器放在高壓電線下方300mm至1000mm處。測量500KV時，將X和Y采集器放在高壓電線下方1000mm-2000mm處，測量左右允許偏差300mm）

7、測量相序:假設某條線為A相，將X放在A相上，Y放在另一相上，如顯示120°，則說明是順相序，該相應為“B”，如顯示240°，則是逆相序，該相應為“C”。

8、驗電:將其中一個采集器掛在高壓電線上，如主機屏幕顯示相應采集器的符號，則說明該高壓線有電。相反，如主機屏幕不顯示該采集器的符號，則說明該高壓線無電（但采集器不能代替驗電器）。

9、自動關機：按動一次“開關” 鍵，主機開機， 15分鐘左右主機自動關機,再按動一次“開關” 鍵可立即關機。

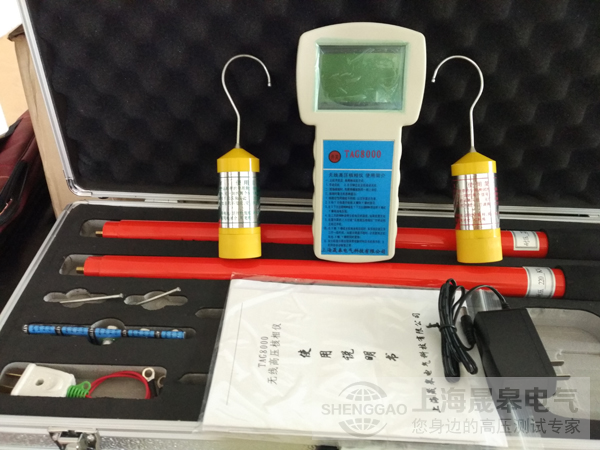

四、實物圖片：

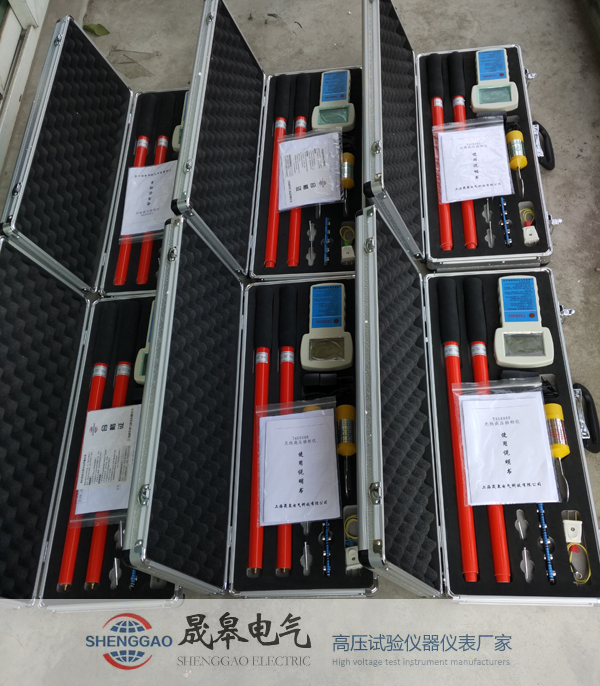

出廠配置清單

技術指標：

①準確度：自校誤差≤ 2°，現場測試：同相誤差≤10°，不同相誤差≤15°

②采樣速率3次/秒

③主機電源為9V±2V

④X和Y采集器電源電壓為12V ±1.5V

⑤主機工作電流≤7mA

⑥X和Y采集器工作電流≤4mA

⑦主機和 X、Y采集器的視距傳輸距離為X、Y≤100m

⑧工作環境: -20℃┉ +60℃ 濕度：≤95%RH

⑨儲存環境：-40℃┉ +55℃ 濕度：≤95%RH

⑩本產品所測電壓交流等級為 0.38KV┉220KV
