一、概述

1.1用途

   依新的國電發(2002)777號《電力安全工器具預防性試驗規程》所要求的方法更科學、合理地快速完成對絕緣手套，絕緣靴、絕緣膠墊等常用輔助絕緣工器具的工頻耐壓試驗。

   輔助絕緣安全工器具是指絕緣強度不是承受設備或線路的工作電壓，只是用于加強基本絕緣安全工器具的保安作用，用以防止接觸電壓、跨步電壓、泄漏電流電弧對操作人員的傷害，不能用輔助絕緣安全工器具直接接觸高壓設備帶電部分。屬于這一部分的安全工器具有：絕緣手套、絕緣靴、絕緣膠墊等。

   本儀器主要用于對絕緣手套、絕緣靴等安全工器具進行工頻耐壓試驗，以便判斷這些工器具是否符合使用條件，保證工作人員的人身安全。

1.2試驗依據

   由電力公司發布的于2002年11月7日實施的《電力安全工器具預防性試驗規程》。

二、主要功能特點

   2.1按新的行業標準要求考核泄露電流做為試驗依據，更加科學。

   2.2按新的行業標準要求絕緣靴要用專用電極，不用灌水。試驗合格的絕緣靴立即可以投入使用，并且提高絕緣靴的使用壽命。

   2.3組合式結構，可移動、運輸，準備方便。

   2.4一次可同時完成3雙（6只）絕緣靴或手套的耐壓試驗，同時準確檢測6路泄露電流。

   2.5自動計時。

三、使用方法

   它由試驗主機及試驗臺兩大部分組成。當拆開兩部分的包裝箱后，將試驗臺固定好，并將主機、放電棒接地線連接好。連接好主機和高壓箱的控制線。

   試驗時，將被試品內裝好鋼珠（每只絕緣靴約用1.5-2.0公斤金屬球），再通過鎖緊螺釘調節電極桿，使電極插入絕緣靴（手套）內，到鋼珠面相同的位置為止。

   上述工作完畢后，

工頻耐壓試驗：

   試驗開始→裝上被試品→打開高壓箱電源→打開主機電源→按設置→進入設置畫面，設置好試驗電壓，泄漏電流，試驗時間。后進入測試畫面，按下高壓開，打開自動狀態，按開始，進行測試，完成后自動降壓。

直流耐壓試驗：

   試驗開始→取下變壓器短路桿→把電容高壓硅橡膠線接上電極→裝上被試品→打開高壓箱電源→打開主機電源→按設置→進入設置畫面，選擇直流試驗，設置好試驗電壓，泄漏電流，試驗時間。后進入測試畫面，按下高壓開，打開自動狀態，按開始，進行測試，完成后自動降壓，試驗結束→關閉高壓→關閉主機電源→關閉高壓箱電源，然后用放電棒對電極放電后掛好接地線，取下高壓硅橡膠線接地，后取下被試品。

   注意：高壓開關在調壓器零點時才能閉合，如高壓開關按下后無反應，請在測試畫面按住降壓開關，待調壓器回零后，再按下高壓開，此時會聽到“嘟”繼電器吸合聲。如長期不使用該設備，應使電動調壓器離開零位，防止零位開關彈片長時間受力失去彈性。

四、維護保養

   該裝置使用完畢后，確保試驗臺干凈。
   若長期不使用應該保持配件內外干燥，電極桿、絕緣桿無水分。
   使用前應測量絕緣桿的絕緣電阻，必要時用高壓測試其耐壓值不得低于50KV.

五、專用試驗箱

   專用試驗箱主要用于對絕緣靴，絕緣手套的試驗，它依新安規的要求進行設計，不但采用了新型輕便的組合結構，而且采用了新安規要求的專用電極，同時科學的以每只試品的泄漏電流作為判斷的科學依據，是傳統試驗方法按新安規的革新所在。

   專用試驗箱，每套裝置配絕緣靴試驗箱6個，絕緣手套試驗箱6個。

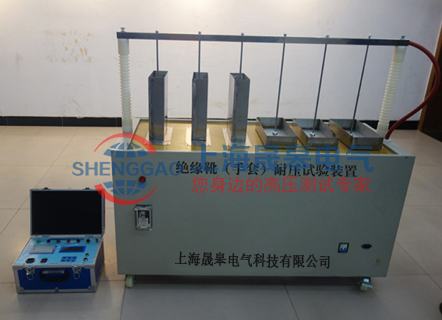

六.產品圖片

附件清單：

主要技術指標

專用電極：ф3mm   鋼珠

試驗電壓：AC 0—50Kv   DC 0-60KV

試驗電流：0—60mA

電流測量精度：0.2級

電壓測量精度：0.2級

大試驗量：3雙/6只    6路電流檢測

電源：AC220V  ±10%
